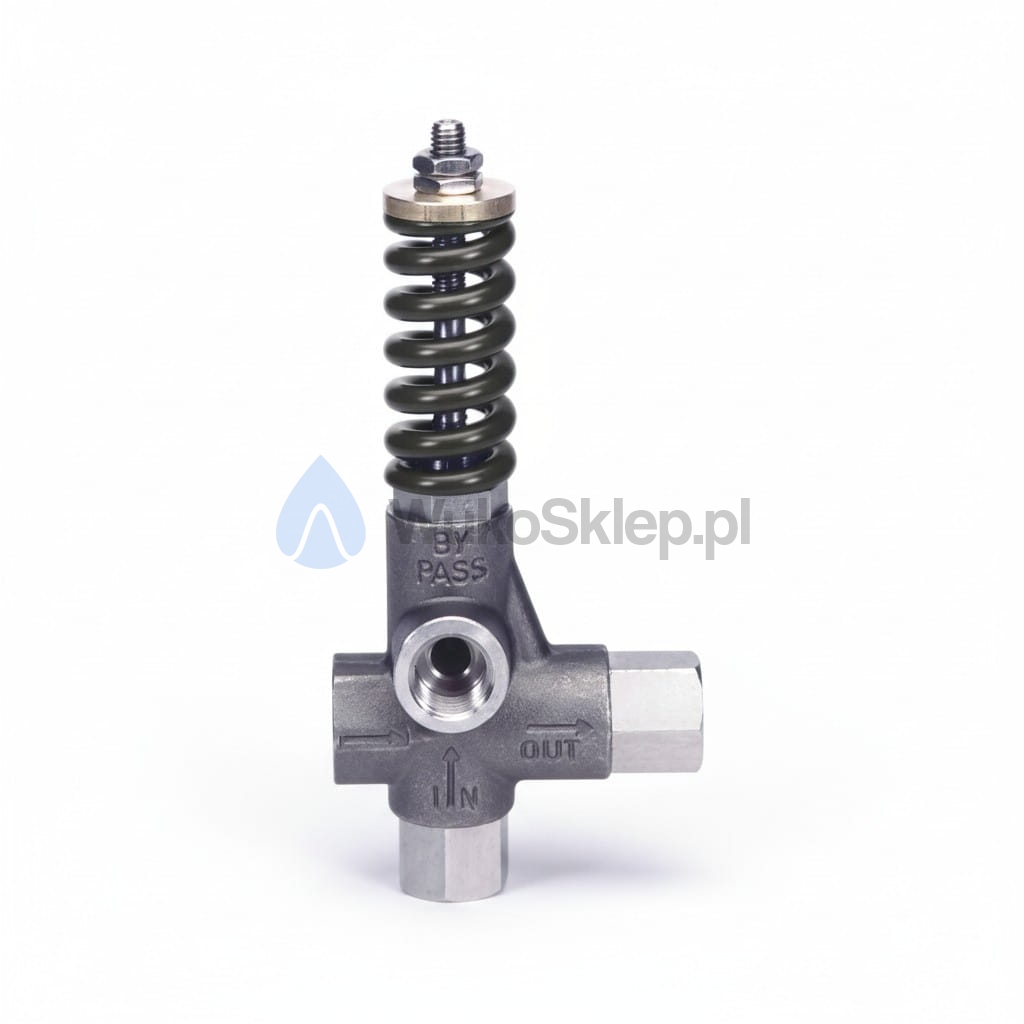

Zawór by-pass PA VB80/400 – 400 bar – 80 l/min - Aisi 303

Zawór by-pass PA VB80/400 - 400 bar - 80 l/min - Aisi 303

Najważniejsze cechy

• Zawór by-pass / regulator ciśnienia do instalacji wysokociśnieniowych o przepływie do 80 l/min.
• Ciśnienie robocze: 400 bar, ciśnienie dopuszczalne: 450 bar.
• Minimalne ciśnienie regulacji: ok. 40 bar.
• Maksymalna temperatura wody: 90°C (zalecana praca ciągła do 60°C).
• Przy zamknięciu pistoletu woda kierowana jest na obejście (by-pass) przy obniżonym ciśnieniu, co odciąża pompę i chroni instalację.
• Korpus zaworu wykonany ze stali nierdzewnej AISI 303, z sześciokątnym zaworem zwrotnym odpornym na zakleszczanie.
• Podwójne przyłącze po stronie wejścia ułatwia dopasowanie zaworu do układu.
• Gwinty przyłączy: G 1/2" F na wejściu, wyjściu i obejściu (DN 15).

Zastosowanie

• Myjki i agregaty wysokociśnieniowe z pompami tłokowymi o wydajności do 80 l/min i ciśnieniu roboczym do 400 bar.
• Instalacje wysokociśnieniowe, w których wymagane jest ograniczenie maksymalnego ciśnienia oraz odciążenie pompy po zamknięciu pistoletu.
• Zastosowania przemysłowe i serwisowe, gdzie potrzebny jest zawór by-pass ze stalowym korpusem AISI 303 i przyłączami G 1/2" F.

Dane techniczne

• Producent: PA
• Kod producenta: 60.0430.00
• Model: VB80/400
• Maksymalny przepływ: 80 l/min (do 30 l/min przy zasilaniu z dolnego przyłącza)
• Ciśnienie robocze: 400 bar
• Ciśnienie dopuszczalne: 450 bar
• Minimalne ciśnienie regulacji: 40 bar
• Ciśnienie resztkowe przy zamknięciu obwodu (trapped pressure): ok. 10% nastawy
• Spadek ciśnienia wymagany do powrotu z by-passu na obieg główny: ok. 25% nastawy
• Maksymalna temperatura wody: 90°C (ciągła praca zalecana do 60°C)
• Wejście: G 1/2" F (BSP)
• Wyjście: G 1/2" F (BSP)
• Obejście (by-pass): G 1/2" F (BSP)
• Średnica nominalna: DN 15
• Materiał korpusu: stal nierdzewna AISI 303
• Waga: ok. 1330 g
• Montaż i regulacja zaworu powinny być wykonywane wyłącznie przez wykwalifikowaną osobę.
