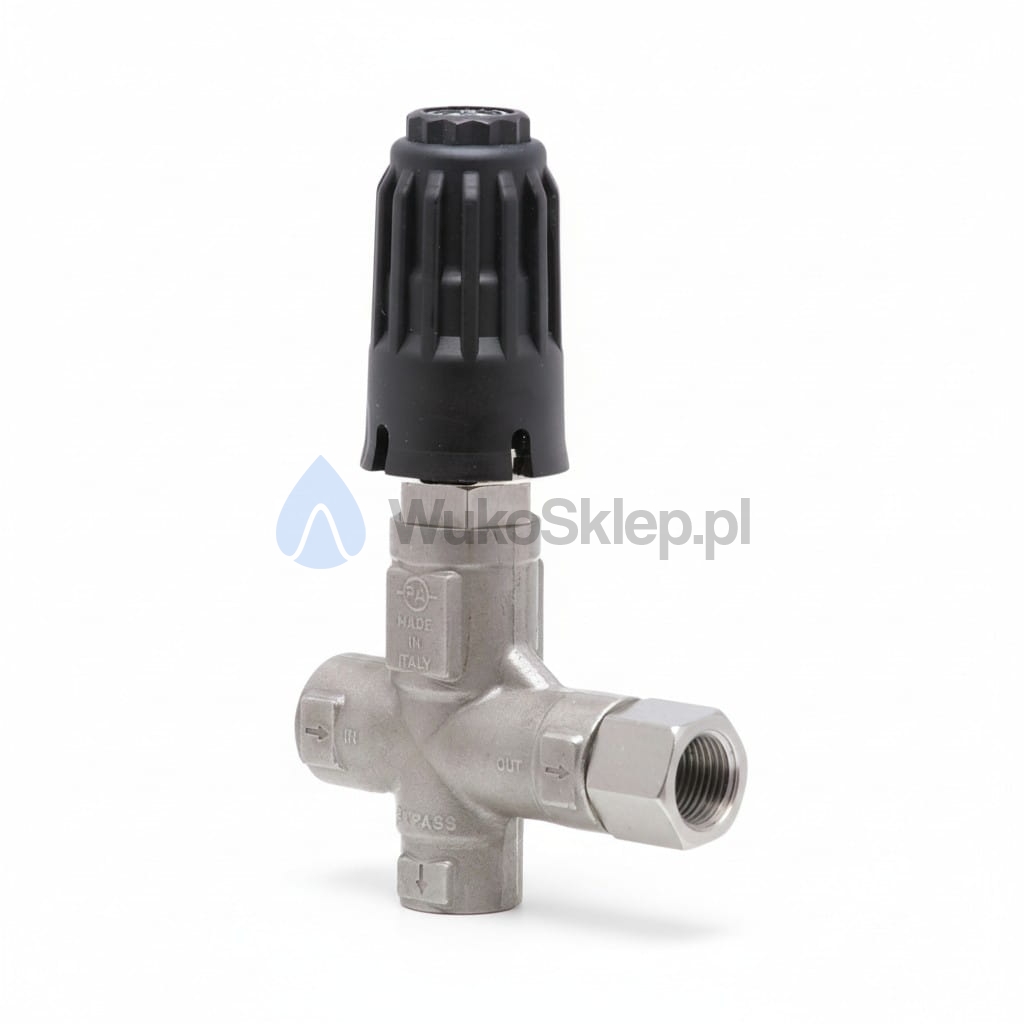

Zawór by-pass PA VB23/280 – 280 bar – 80 l/min - Aisi 303

Zawór by-pass VB23 – 280 bar – 80 l/min – G 1/2 F

Najważniejsze cechy

• Automatyczny zawór by-pass do regulacji ciśnienia w układach wysokociśnieniowych.
• Konstrukcja zapewniająca stabilne ciśnienie przy zmiennym przepływie.
• Korpus i elementy wewnętrzne ze stali nierdzewnej AISI 303 o wysokiej odporności na korozję.
• Przepływ do 80 l/min i ciśnienie robocze do 280 bar przy kompaktowych wymiarach DN 15.
• Przyłącza G 1/2 F na wejściu, wyjściu i obejściu ułatwiające montaż w typowych instalacjach wysokociśnieniowych.
• Regulacja ciśnienia z nakrętką kontrującą, która zabezpiecza nastawę przed przypadkową zmianą.
• Zawór zwrotny o konstrukcji ograniczającej ryzyko zacierania oraz nasadka z zabezpieczeniem przed nieuprawnioną regulacją.

Zastosowanie i kompatybilność

• Układy wysokociśnieniowe w profesjonalnych myjkach ciśnieniowych i instalacjach stacjonarnych do 280 bar.
• Systemy wodne DN 15 z przepływem do 80 l/min, w których wymagane jest odciążenie pompy po zamknięciu pistoletu.
• Praca z czystą wodą lub wodą z dodatkiem standardowych detergentów; przy innych cieczach wymagana jest weryfikacja doboru z producentem.
• Montaż w linii tłocznej przed podgrzewaczem w instalacjach gorącowodnych, zgodnie z zaleceniami producenta.
• Zastosowanie w zestawach z pompami wysokociśnieniowymi o parametrach zgodnych z danymi zaworu (ciśnienie, przepływ, temperatura).

Dane techniczne

• Model: VB23
• Numer katalogowy 60.1400.00.
• Typ: zawór by-pass / zawór regulacji ciśnienia do instalacji wysokociśnieniowych.
• Średnica nominalna: DN 15.
• Maksymalne ciśnienie pracy (nastawiane): 280 bar.
• Dopuszczalne ciśnienie: 310 bar.
• Minimalne ciśnienie regulacji: 28 bar.
• Maksymalny przepływ: 80 l/min.
• Zalecana temperatura pracy ciągłej: do 60°C; maksymalna temperatura chwilowa: 90°C.
• Wzrost ciśnienia podczas przejścia w obejście: ok. 8% ciśnienia nastawionego.
• Spadek ciśnienia wymagany do powrotu z obejścia: ok. 37% ciśnienia nastawionego.
• Przyłącze wejściowe: G 1/2 F.
• Przyłącze wyjściowe: G 1/2 F.
• Przyłącze obejścia: G 1/2 F.
• Masa: ok. 0,87 kg.
• Materiał korpusu: stal nierdzewna AISI 303.
• Uszczelnienia: elastomery FKM (typu Viton) przystosowane do pracy w podwyższonej temperaturze i w obecności detergentów.
• Montaż oraz regulacja wyłącznie przez wykwalifikowaną osobę.
