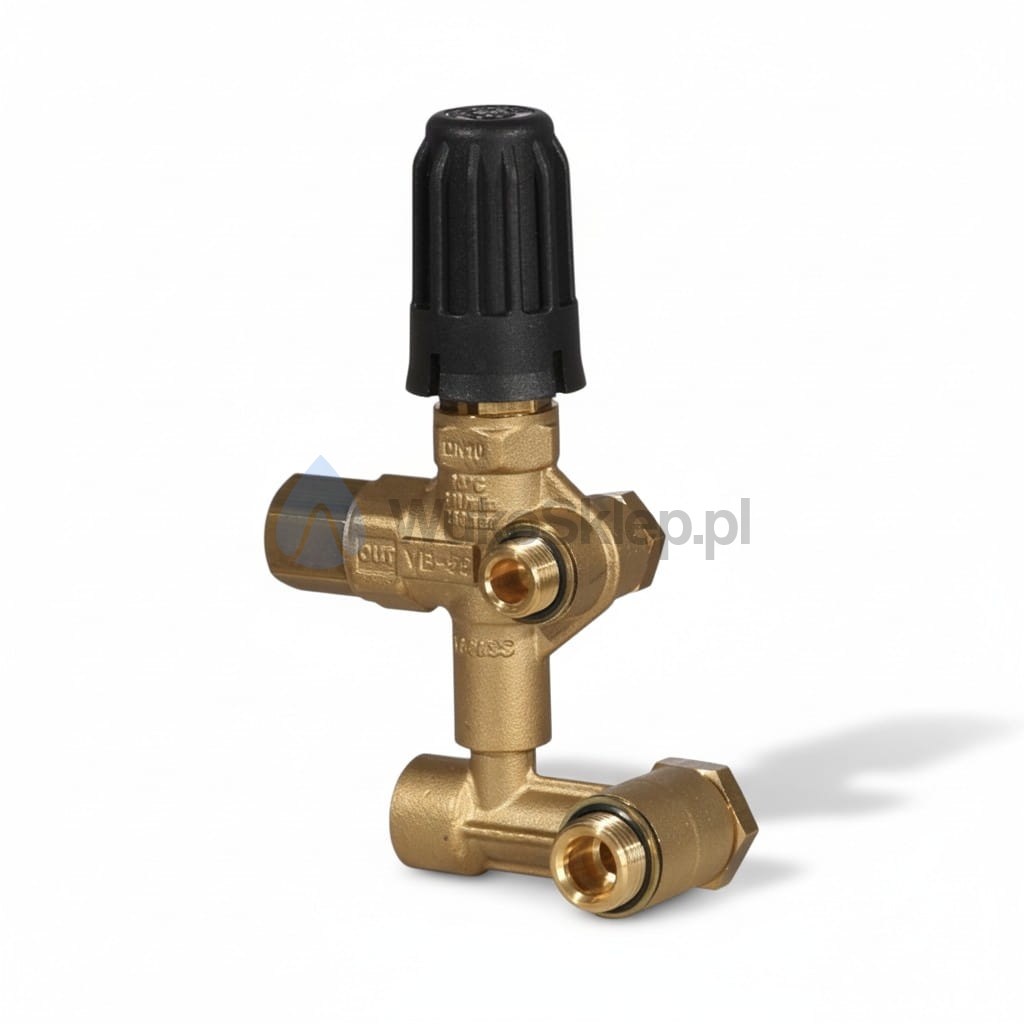

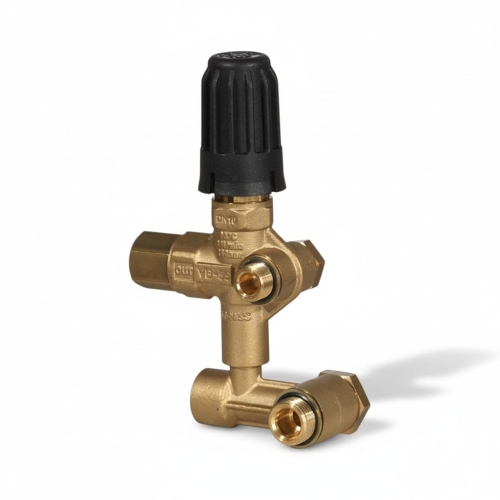

Zawór by-pass PA VB 56 - 220 bar - 30 l/min - Interpump - Speck

Zawór by-pass PA VB 56 - 220 bar - 30 l/min - Interpump - Speck

Zawór by-pass PA VB 56 to zawór odciążający z regulacją ciśnienia, przeznaczony do montażu bezpośrednio na pompie za pomocą dwóch śrub przelotowych. Przy zamknięciu pistoletu kieruje przepływ wody na obejście przy obniżonym ciśnieniu, chroniąc pompę i instalację przed przeciążeniem. Zawór pracuje przy przepływie do 30 l/min, ciśnieniu roboczym 220 bar (dopuszczalnie do 250 bar) i temperaturze wody do 90°C, wyjście G 3/8" M i przyłącze do pompy 1/2" BSP F.

Najważniejsze cechy

• Zawór by-pass z regulacją ciśnienia, montowany bezpośrednio na głowicy pompy za pomocą śrub przelotowych.
• Maksymalny przepływ: 30 l/min.
• Ciśnienie robocze: 220 bar, ciśnienie dopuszczalne: 250 bar.
• Temperatura pracy wody do 90°C.
• Konstrukcja stalowo–mosiężna, przystosowana do pracy w instalacjach wysokociśnieniowych.
• Regulacja maksymalnego ciśnienia za pomocą nakrętki kontrującej.
• Wersja z wyjściem G 3/8" M oraz przyłączem do pompy 1/2" BSP F.

Zastosowanie

• Myjki i zestawy wysokociśnieniowe z pompami Interpump serii 44, 47, 50, 60, 63 oraz Speck NP16, w których przewidziano montaż zaworu VB 56.
• Instalacje wysokociśnieniowe z pompami tłokowymi pracujące w zakresie do 220 bar i 30 l/min, wymagające odciążenia pompy przy zamknięciu pistoletu.
• Układy, w których konieczne jest utrzymanie ciśnienia po stronie instalacji i odprowadzenie przepływu na obejście przy odcięciu wypływu.

Dane techniczne

• Producent: PA
• Kod producenta: 60.1350.32
• Typ zaworu: VB 56, zawór by-pass (unloader valve, discharging)
• Maksymalny przepływ: 30 l/min
• Ciśnienie robocze (znamionowe): 220 bar
• Ciśnienie dopuszczalne: 250 bar
• Minimalne ciśnienie regulacji: ok. 22 bar
• Temperatura pracy wody: do 90°C
• Wejście (do pompy): G 1/2" F (BSP)
• Wyjście (na instalację): G 3/8" M (BSP)
• Rozstaw portów w głowicy pompy: X = 19 mm, Y = 62–73 mm
• Przyłącze do pomp: Interpump serii 44, 47, 50, 60, 63 oraz Speck NP16.
• Waga: ok. 930 g
• Montaż i regulacja zaworu powinny być wykonywane wyłącznie przez wykwalifikowaną osobę.
